¶ Линии
Часто для выполнения наметок или вспомогательных построений требуется нанести на лекало различного рода линии: горизонтальные, вертикальные прямые, параллели, и т.п.
Эти линии наносятся на лекало как внутренние контура с помощью команд закладки ЛИНИИ или из текстового меню «Контур/ Линии»:
Возможно выполнение следующих построений: Горизонталь, Вертикаль, Нормаль и Касательная;
Эквидистанта; Отрезок заданной длины и направления; Прямая между точками; Линии стёжки.
¶ Прямые
¶ Прямая из точки
Для создания прямой заданного типа (горизонталь, вертикаль, нормаль, касательная) из любой точки участка, необходимо:

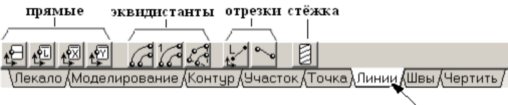

- Выбрать закладку ЛИНИИ и кнопку
в этой закладке. При этом курсор принимает вид
.
Можно также выполнить пункты текстового меню «Контур/ Линии / Прямая из точки»
- Указать точку (1) или произвольное место участка. На экран выходит окно параметров прямой:
- По умолчанию установлено ограничение прямой внутри того контура, на котором указана точка.
При необходимости можно выбрать другой тип ограничивающего контура, включив нужный тип переключателя «Ограничить». Это может быть Срез, Готовый вид, или любой замкнутый контур, указанный при выборе точки: Внутренний, Рабочий.

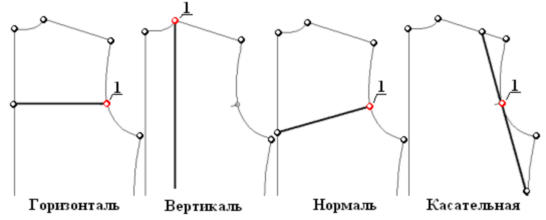

- Выбрать кнопку команды построения нужного вида, щелкнув в ней левой клавишей мышки:
-горизонталь
-вертикаль
-нормаль
-касательная.

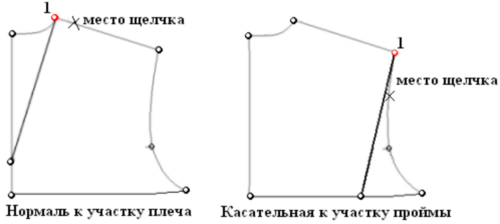

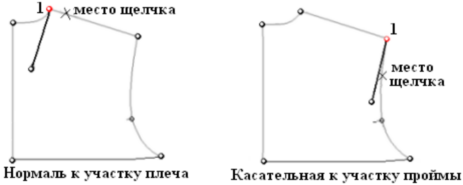

Построение «Нормали» и «Касательной» от Конечной точки участка
Для построения из Конечной точки «Нормали» и «Касательной» к одному из двух смежных участков этой точки, необходимо уточнение, с каким из двух участков работать. Для этого необходимо выполнять функцию в специальном режиме:
- После выбора функции, нажать и удерживать клавишу клавиатуры <CTRL>
- Указать на экране не Конечную точку (1), а место участка рядом с ней, выбирая один участков для построения нормали или касательной линии.
- Отпустить клавишу <CTRL> в момент выхода окна ввода величин или задания типа прямой.
1.При построениях линий от Внутреннего контура, Визира, Прокола, Накола, ограничение контура по умолчанию выполняется до главного контура.
2.При построении «Нормали» из Конечной точки, прямая проходит по биссектрисе угла между смежными участками. Построение «Касательная» из Конечной точки не имеет смысла.
3.Если существует несколько мест пересечения прямой и ограничивающего контура, создаётся линия, состоящая из нескольких участков. Возможно образование различного числа участков в разных размерах разводки, поэтому рекомендуется проверить все размеры.
4.Возможна работа с группой совмещённых лекал (команды
экранного меню).
Прямая будет создана отдельно на каждом из лекал.

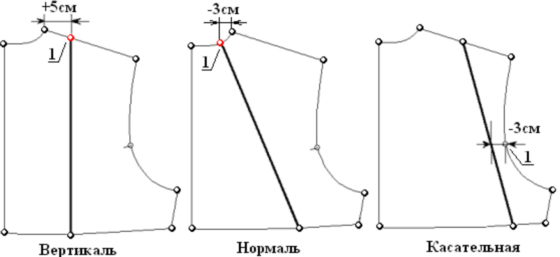

¶ Прямая, отстоящая от точки на расстоянии
Для построения прямой заданного типа (горизонталь, вертикаль, нормаль, касательная) на расстоянии от указанной точки по контуру, необходимо:
- Выбрать закладку ЛИНИИ и кнопку
в этой закладке. Курсор принимает вид
. Можно
выполнить пункты текстового меню «Контур/ Линии / Прямая, отстоящая от точки на расстоянии»
- Указать точку (1), от которой будет отмеряться расстояние. На экран выходит окно ввода данных:
- Ввести значение отступа от точки по кривизне контура. Знак вводимой величины определяется
согласно правилу положительного обхода контура (по часовой стрелке «плюс», против – «минус»)
- Нажать кнопку ДА. При этом на экран выходит окно выбора типа построения:
- По умолчанию установлено ограничение прямой внутри того контура, на котором указана точка.
При необходимости можно выбрать другой тип ограничивающего контура, включив нужный тип переключателя «Ограничить».

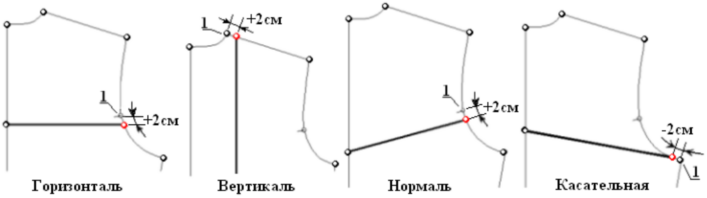

- Выбрать кнопку типа линии:
-горизонталь
-вертикаль
-нормаль
-касательная
Особенности функции и описание дополнительного режима аналогично функции «Прямая из точки».
¶ Прямая, отстоящая от точки по Х на расстоянии
Для построения прямой заданного типа (вертикаль, нормаль, касательная) с отступом по оси Х от указанной точки, необходимо:
- Выбрать закладку ЛИНИИ и кнопку
в этой закладке. Курсор принимает вид
. Можно также
выполнить пункты текстового меню «Контур/ Линии / Прямая, отстоящая от точки по Х на расстоянии»
- Установить точку (1) отчёта расстояния. При этом на экран выходит окно ввода данных:
- Задать величину отступа от точки по оси Х в строке ввода (с учётом знака в координатных осях)
- Нажать кнопку ДА. При этом на экран выходит окно выбора типа построения:
- По умолчанию установлено ограничение прямой внутри того контура, на котором указана точка.
При необходимости можно выбрать другой тип ограничивающего контура, включив нужный тип переключателя «Ограничить».
- Выбрать кнопку построения нужного вида:
-вертикаль
-нормаль
-касательная
Построение горизонтали с отступом по оси Х не имеет смысла, кнопка заблокирована.
Особенности функции и описание дополнительного режима аналогично функции «Прямая из точки».
¶ Прямая, отстоящая от точки по У на расстоянии
Кнопка
или текстовое меню «Контур/ Линии / Прямая, отстоящая от точки по У на расстоянии»
Аналогично описанию функции «Прямая, отстоящая от точки по Х на расстоянии», но построение вертикали с отступом по оси У не имеет смысла, кнопка заблокирована.

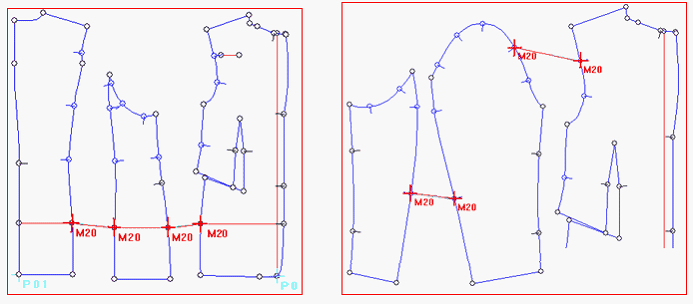

¶ Пример использования

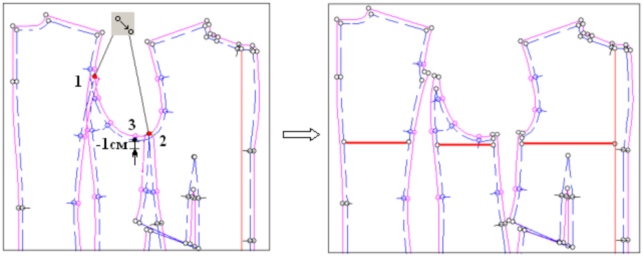

Построение прямых по нескольким совмещённым лекалам используется для измерения данных «Табеля мер». Для измерения «Полуобхвата груди» в лекалах жакета необходимо:
1) Совместить лекала Спинки, Бочка и Полочки командой «Совместить точки лекал» (
) экранного кнопочного меню в верхних точках вертикальных швов (1) и (2)
2) С помощью функции «Прямая, отстоящая от точки по У на расстоянии» (
), из самой глубокой точки проймы (3) отложить горизонталь с вертикальным отступом вниз на 1 см, ограничив её указанным контуром Готового вида.
В результате, через все 3 детали проходит горизонталь для промера данного «Полуобхвата груди».
¶ Эквидистанта
Эквидистанта - это внутренний контур, параллельный участку и проходящий на заданном отступе от него. Состоит из точек, проведённых по нормали из точек рабочего участка. Для построения нужно:
- Выбрать закладку ЛИНИИ и кнопку
в этой закладке. При этом курсор принимает вид
.
Можно также выполнить пункты текстового меню «Контур/ Линии/ Эквидистанта»
- Указать на участке место (1а), возле первой Конечной точки участка (1).
- Указать на участке место (2а) возлевторой Конечной точки участка (2). На экран выходит окно:
- Задать ширину отступа в строке ввода.
Знак вводимой величины для построения определяется так: Для отступа справа от направления, заданного точками 1а-2а - положительная величина, слева - отрицательная.
- Для подтверждения ввода данных нажать кнопку ДА, для отмены - кнопку ОТМЕНА.

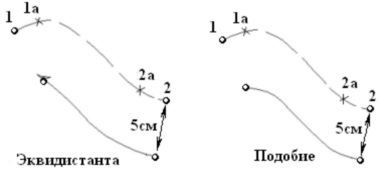

Вариант построения
используется, если отступы по нормали от каждой точки фигурного исходного участка создают излишнюю кривизну и «переплетение» линий. В этом случае вариант построения «Эквидистанта» не подходит, и необходимо включить вариант «Подобие»:
Эквидистанта переменной ширины
Возможно построение Эквидистанты различной ширины в начале и конце участка. Для этого нужно:
- После выбора функции нажать и удерживать клавишу клавиатуры <CTRL> .
- Указать на участке место (1а), возле первой Конечной точки участка (1)
- Указать на участке место (2а) возлевторой Конечной точки участка (2)
- Отпустить клавишу <CTRL> в момент выхода окна ввода величин:
- Ввести отдельно ширину эквидистанты в начале и конце участка.
Знак вводимой величины определяется так: Для отступа справа от направления, заданного
точками 1а-2а - положительная величина, слева - отрицательная.
- Для подтверждения ввода данных нажать кнопку ДА, для отмены - кнопку ОТМЕНА.
Рекомендация: Место на участке нужно указывать поближе к Конечным точкам и подальше от середины участка, во избежание неопределённости выбора.
¶ Эквидистанта
Эквидистанта - это внутренний контур, параллельный участку и проходящий на заданном отступе от него. Состоит из точек, проведённых по нормали из точек рабочего участка. Для построения нужно:
- Выбрать закладку ЛИНИИ и кнопку в этой закладке. При этом курсор принимает вид.
Можно также выполнить пункты текстового меню «Контур/ Линии/ Эквидистанта»
- Указать на участке место (1а), возле первой Конечной точки участка (1).
- Указать на участке место (2а) возлевторой Конечной точки участка (2). На экран выходит окно:
- Задать ширину отступа в строке ввода.
Знак вводимой величины для построения определяется так: Для отступа справа от направления, заданного точками 1а-2а - положительная величина, слева - отрицательная.
- Для подтверждения ввода данных нажать кнопку ДА, для отмены - кнопку ОТМЕНА.
Вариант построения используется, если отступы по нормали от каждой точки фигурного исходного участка создают излишнюю кривизну и «переплетение» линий. В этом случае вариант построения «Эквидистанта» не подходит, и необходимо включить вариант «Подобие»:
Эквидистанта переменной ширины
Возможно построение Эквидистанты различной ширины в начале и конце участка. Для этого нужно:
- После выбора функции нажать и удерживать клавишу клавиатуры <CTRL> .
- Указать на участке место (1а), возле первой Конечной точки участка (1)
- Указать на участке место (2а) возлевторой Конечной точки участка (2)
- Отпустить клавишу <CTRL> в момент выхода окна ввода величин:
- Ввести отдельно ширину эквидистанты в начале и конце участка.
Знак вводимой величины определяется так: Для отступа справа от направления, заданного
точками 1а-2а - положительная величина, слева - отрицательная.
- Для подтверждения ввода данных нажать кнопку ДА, для отмены - кнопку ОТМЕНА.
Рекомендация: Место на участке нужно указывать поближе к Конечным точкам и подальше от середины участка, во избежание неопределённости выбора.
¶ Эквидистанта (с повтором)
Возможно выполнение функции «Эквидистанта» с повтором построения на других участках лекал с введёнными ранее параметрами. Для выполнения построения необходимо:
- Выбрать закладку ЛИНИИ и кнопку
в этой закладке. Курсор принимает вид
.
Можно также выполнить пункты текстового меню «Контур/ Линии/ Эквидистанта (с повтором)».

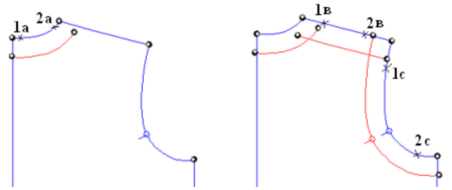

- Указать на участке место (1а), возле первой Конечной точки участка.
- Указать на участке место (2а) возлевторой Конечной точки участка. На экран выходит окно:
- Задать ширину отступа в строке ввода.
Знак вводимой величины определяется так: Для отступа справа от направления, заданного точками 1а-2а - положительная величина, слева - отрицательная.
- Для подтверждения ввода данных нажать кнопку ДА, для отмены - кнопку ОТМЕНА.
При этом выполняется построение эквидистанты.
- Указать две точки (1в и 2в) на другом участке этого или другого лекала на экране. При этом будет выполнено построение эквидистанты с теми же параметрами.
- При необходимости, перейти к следующему участку (1с и 2с). Для прекращения выполнения построения необходимо щёлкнуть правой клавишей мышки.
Дополнительные режимы функции, такие как Эквидистанта переменной ширины и Подобие, - полностью идентичны приёмам работы функции «Эквидистанта».
¶ Эквидистанта по нескольким участкам
Для создания Эквидистанты по нескольким участкам, ограниченной двумя боковыми участками, надо:
- Выбрать закладку ЛИНИИ и кнопку
в этой закладке. Курсор принимает вид
.Можно
выполнить пункты текстового меню «Контур/ Линии/ Эквидистанта по нескольким участкам»

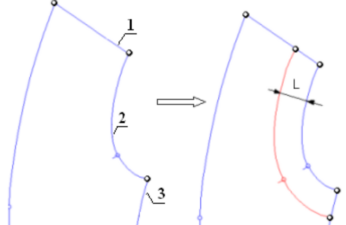

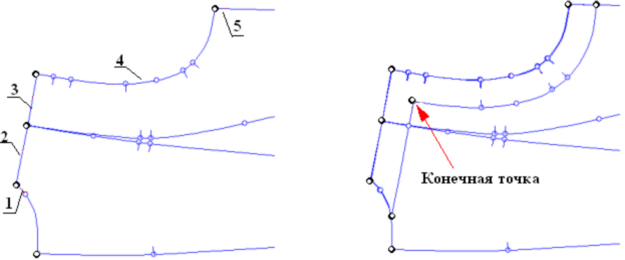

- Указать поочерёдно несколько участков лекала (1, 2, 3). Вторым (и далее) необходимо указать участок (2), от которого должен быть построен отступ Эквидистанты, а первым и последним (1,3) – участки, ограничивающие построение (уровень доведения Эквидистанты).
Число участков должно быть не менее трёх. Например, при указании пяти участков, первый (1) и последний (5) – ограничивают построение, а от средних участков (2,3,4) строится эквидистанта.
Обязательно указывать участки по часовой стрелке. Участки могут быть не соседними.
- На экран выходит окно ввода данных:
- Задать ширину Эквидистанты в строке ввода, с учётом определения знаков при задании швов (внутрь контура «+», наружу «-»)
- Для подтверждения ввода данных нажать кнопку ДА, для отмены - кнопку ОТМЕНА.

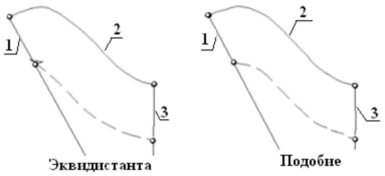

Вариант построения
используется, если отступы по нормали от каждой точки фигурного исходного участка создают излишнюю кривизну и «переплетение» линий. В этом случае режим построения «Эквидистанта» не подходит:

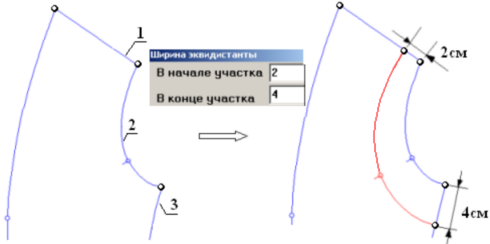

Эквидистанта переменной ширины, по нескольким участкам
Для построения Эквидистанты различной ширины в начале и конце нескольких участков, необходимо:
- После выбора функции, нажать клавишу клавиатуры <CTRL> и сразу отпустить.
- Указать (по часовой стрелке) поочерёдно 3 (или более) участка лекала (1, 2, 3). Вторым, и далее необходимо указать участок (2), от которого должно быть выполнено построение Эквидистанты.
- На экран выходит окно ввода ширины Эквидистанты, где необходимо ввести отдельно ширину
в начале и конце участка, по правилу положительного обхода контура (по часовой стрелке)
Для подтверждения ввода данных нажать кнопку ДА, для отмены - кнопку ОТМЕНА.
1.Выполняется ограничение участками контуров любого типа.
2.Функция работает на совмещённых лекалах (команды
экранного меню). Указанные участки могут принадлежать разным лекалам, совмещённым в группу.

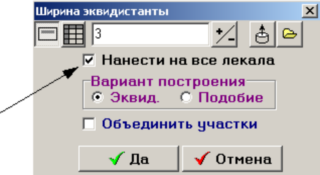

Выбор, наносить ли контур на все лекала группы, устанавливается с помощью переключателя «Нанести на все лекала», который выходит только при работе на совмещённых лекалах.
3. Переключатель
определяет, объединять ли все участки на отступе эквидистанты. Если режим отключён, то для данной функции (а также «Лекало/ Обтачка для совмещённых лекал»
) программа сама будет определять, необходимо ли объединять участки на отступе эквидистанты в данной точке (часть участков объединяется, часть – нет):
По умолчанию этот режим будет отключён, то есть, не будет ненужного объединения и сплавнения участков в местах чёткого излома контура на эквидистанте (стыковка участков горловина/ плечо; плечо/пройма; пройма/бок; и т.п.). При этом, на плавных переходах участков работает автоматическое объединение участков, чтобы программа не искала пересечений почти параллельных участков.
В режиме «Переменная ширина» данный переключатель будет заблокирован.
¶ Отрезки, стёжка
¶ Отрезок из точки заданной длины
Для построения внутреннего контура в форме прямого отрезка заданной длины и направления, нужно:
- Выбрать закладку ЛИНИИ и кнопку
в этой закладке. При этом курсор принимает вид
.
Можно выполнить пункты текстового меню «Контур/ Линии/ Отрезок из точки заданной длины»

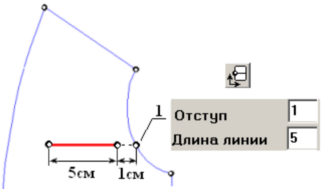

- Указать точку (1) или любое место участка. На экран выходит окно ввода параметров отрезка:
- Ввести величину отступа от указанной точки до начала отрезка, и общую длину линии.
Величина отступа не будет включена в заданную длину линии. Максимальная длина линии 150см.
Для ввода различных величин по размерам разводки, необходимо использовать кнопку
.
- Выбрать нужный тип линии:
-горизонталь
-вертикаль
-нормаль
-касательная.
Правила определения направления для разных видов линий:
Вертикаль и Горизонталь
- по осям координат; Нормаль
- по правилам задания швов (внутрь контура «+», наружу «-»); Касательная
- по правилу обхода контура (по часовой стрелке).
Построение «Нормали» и «Касательной» от Конечной точки участка
Для построения из Конечной точки отрезка «Нормали» и «Касательной» к одному из двух смежных участков этой точки, необходимо выполнить данные функции в специальном режиме:
- Вызвать функцию, а затем нажать и удерживать клавишу клавиатуры <CTRL>
- Указать на экране не Конечную точку (1), а место участка рядом с ней, выбирая один участков для построения нормали или касательной линии
- Отпустить клавишу <CTRL> в момент выхода окна ввода величины и типа прямой.

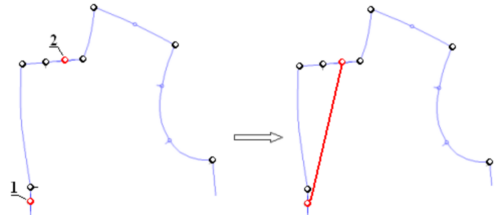

¶ Прямая между точками
Для построения внутреннего контура по прямой между двумя точками, необходимо:
- Выбрать закладку ЛИНИИ и кнопку
в этой закладке. При этом курсор принимает вид
.
- Можно также выполнить пункты текстового меню «Контур/ Линии/ Прямая между точками».
- Поочерёдно указать 2 точки контура (1 и 2), по которым необходимо провести прямую.
Выполняется построение прямого участка внутреннего контура по двум указанным точкам.
Работая с группой совмещённых лекал (команды
экранного меню), когда задающие прямую точки (1 и 2) находятся на разных лекалах, на экран выходит запрос:
При включении режима прямая наносится на все лекала группы, при отключении - прямая создаётся только на лекале, где была указана первая точка (1).

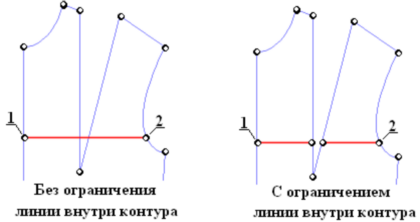

Ограничение прямой внутри контура лекала
При нанесении прямой, нет ограничения созданной линии внутри контура лекала, и линия может выходить за его пределы. Для нанесения прямой с ограничением внутри контура лекала необходимо:
- Выбрать функцию, а затем нажать клавишу клавиатуры <CTRL> и сразу отпустить её.
- Поочерёдно указать две точки контура (1 и 2), по которым необходимо провести прямую.

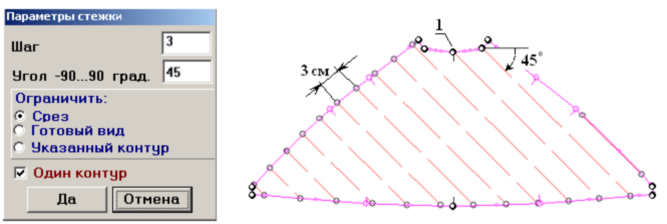

¶ Стёжка
Для построения линий наметки стёжки (ряда линий внутреннего контура под заданным углом и на заданном расстоянии), необходимо:
- Выбрать закладку ЛИНИИ и кнопку
в этой закладке. При этом курсор принимает вид
.Можно также выполнить пункты текстового меню «Контур/ Линии/ Стёжка».
- Указать на лекале точку (1) для проведения линии, исходной для отсчёта отступа других линий.
- На экран выходит окно ввода данных, в котором необходимо задать следующие параметры:
«Шаг» - расстояние между линиями от первой исходной линии;
«Угол» - угол наклона линии от горизонтали по часовой стрелке или против (от –90 до +90 градусов)
«Ограничение» - выбор типа замкнутого контура, внутри которого проводится построение
Переключатель
позволяет создавать линии стёжки как один контур, либо как отдельные контура.
Для подтверждения ввода данных нажать кнопку ДА, для отмены - кнопку ОТМЕНА.
¶ Подгон рисунка
Подгон рисунка ткани при раскрое (клетки, полоски) можно выполнить не только в программе «Раскладчик», но и в программе «Конструктор», используя специальный тип контура – «Рисунок».
¶ Привязка лекал к рисунку
Для задания привязок (связей) лекала с рисунком и связей между лекалами, необходимо:
- Выбрать закладку ЛИНИИ и команду
в ней. Курсор принимает вид
.
- Указать две точки связываемых лекал (для задания связи между лекалами) или дважды указать точку одного лекала (для привязки точки к рисунку, или задания парной связи)

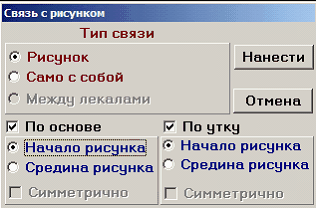

- В окне диалога установить нужный режим привязки:
- Тип привязки точки к началу или середине рисунка по основе и утку.
- Тип привязки лекала с его парной деталью по основе и утку.
Для некоторых лекал (например, правой и левой части спинки) требуется симметричное расположение рисунка. Для этого надо включить соответствующую опцию «Симметрично». При выключенной опции связь задаётся с продолжением рисунка до полного раппорта на парной детали.

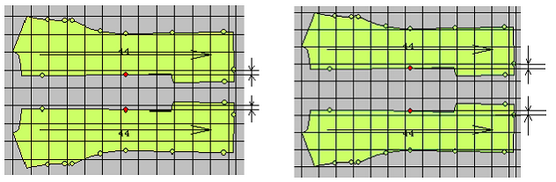

Лекала, связанные несимметрично Лекала, связанные симметрично
- Тип привязки двух указанных лекал по основе и утку.
В указанной точке привязки наносится контур-крест и эмблема данного типа и режима привязки. А для режима «Между лекалами» на экран выводятся и линии связей.
Эмблема связи состоит из буквы и двух цифр. Буквы Р, С или M соответствуют режиму «Рисунок», «Само с собой» и «Между лекалами». Первая цифра соответствует режиму «по основе», вторая – «по утку». Здесь 0 обозначает отключение режима, а соответственно 1 или 2 – режимам «Начало/Середина рисунка» либо «Симметрично/несимметрично»
Например, эмблема Р10 соответствует связи: «Рисунок» / по основе / начало рисунка
¶ Удаление связей с рисунком
Для удаления заданных привязок лекал к рисунку, необходимо:
- Выбрать закладку ЛИНИИ и команду
в ней. Курсор принимает вид
.
- Указать точку-перекрестие на удаляемом контуре привязки.
¶ Пример задания привязки к рисунку
Рассмотрим принцип задания привязок к рисунку на примере конкретной модели женского пальто:
Комплект лекал модели состоит из следующих лекал:
1.Привязка полочки к рисунку
Предположим, что по линии полузаноса полочки должна проходить середина раппорта клетки.

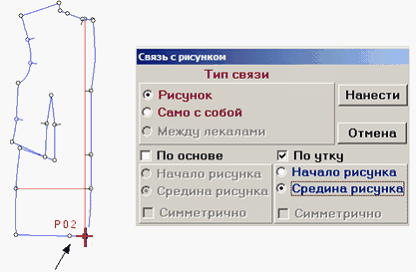

Для выполнения привязки полочки к рисунку необходимо дважды щёлкнуть в нижней точке линии полузаноса полочки, и выбрать режим подгона:

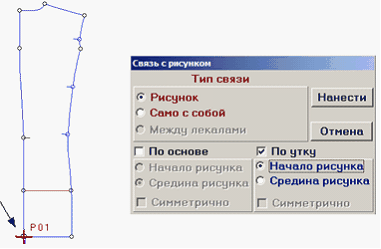

2.Для привязки середины спинки к началу клетки, выбираем режим привязки к началу рисунка:

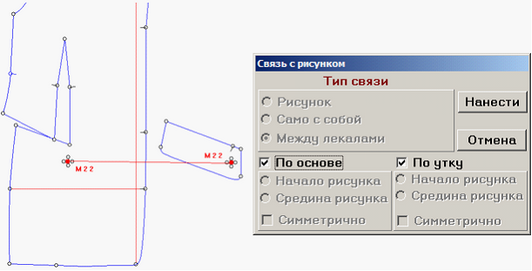

3.Привязка лекал между собой
Следующий шаг – привязка друг к другу деталей комплекта. Привязываем друг к другу полочку, бочок, спинку, а также верхнюю и нижнюю часть рукава. Также задаём привязку между линией проймы полочки и верхнего рукава.
В данном случае лекала должны быть привязаны друг к другу по длине, то есть – «по основе».
4.Аналогично задаём привязки для остальных деталей комплекта: привяжем один из подбортов и верхний воротник к рисунку, а детали карманов – к внутренним контурам на полочке.
5.В программе «Раскладчик» создаётся раскладка с заданием рисунка нужного раппорта.
Но помимо привязок, установленных в программе «Конструктор», здесь ещё необходимо установить автоматическую симметричную привязку парных лекал.

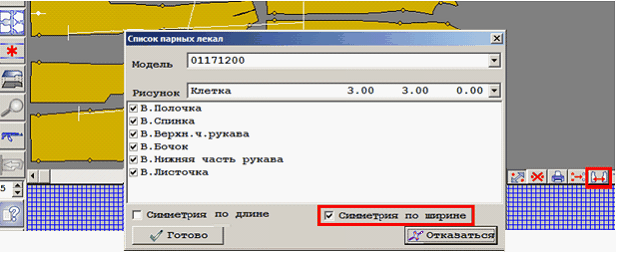

Для этого необходимо в режиме работы с раппортом
, выбрать кнопку
разделительной строки и установить в окне списка парных лекал режим «Симметрии по ширине».
