¶ Контроль разводки
Конструктор работает с одним, базовым размером на экране, а программа выполняет эти действия сразу со всеми размерами разводки. Поэтому важно, чтобы разводка была корректной, содержала во всех размерах одинаковое число элементов: контуров, участков и точек.
Существует ряд ситуаций, когда разводка может быть разрушена: при архивации разводки лекал через дигитайзер отдельно в каждом размере. Или лекала, присланные фирмой-разработчиком для конвертации, содержат ошибку в разводке.
Поэтому, перед началом работы с лекалами модели, независимо от способа их получения, рекомендуется выполнить операцию проверки разводки.
¶ Проверка разводки лекала (в общем режиме)
Для проверки разводки конкретного лекала необходимо:
- Выбрать кнопку «Проверить разводку»
на нижней панели рабочего окна. При этом курсор программы принимает вид
.
- Указать проверяемое лекало и щелкнуть левой клавишей мышки.
- Если при этом курсор принимает вид
, данное лекало не содержит ошибки в разводке, и не нуждается в корректировке.
- В случае некорректной разводки лекала, на экран выходит окно со списком ошибок:
В этом случае необходимо запустить особый режим программы, для перехода в окно «Контроля разводки» и исправления лекала.
¶ Запуск режима «Контроля разводки»
Для запуска режима «Контроль разводки» необходимо:
- Нажать клавишу клавиатуры F6, либо выбрать пункты текстового меню «Окно/ Режимы работы/ Контроль разводки (F6)»

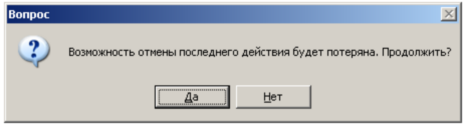

- При этом на экран выходит запрос:
- Для входа в окно “Контроля разводки” необходимо нажать клавишу “Да”.
При этом будут отключены “Откаты”
. Сохранения лекал в базу нет, но отменить последние действия на экране нельзя, и нужно удалять лекало с экрана функцией “Убрать лекало не сохраняя”
. В окне «Контроля разводки» работает свой откат
, а отката «Шаг назад»
нет. При возвращении в общий режим работы будет заблокирован откат окна «Контроля разводки».
ВНИМАНИЕ: Прежде чем перейти в окно “Контроля разводки”, нужно проанализировать состояние лекал на экране: сохранить изменения в базе, либо отменить с помощью “Откатов”.
¶ Окно «Контроля разводки»
В окне “Контроля разводки” экран принимает особый вид: блокируется ряд функций, лекало приобретает специальную окраску по участкам и контурам. Вдоль правого края рабочего окна появляется вертикальное меню, включающее функции для корректировки разводки.
¶ Меню окна «Контроля разводки»
Функция
«Вызвать на экран проблемные лекала» автоматически выводит на экран все лекала рабочей модели, имеющие некорректную разводку.
Функция
«Задать начальную точку» позволяет назначить место начала обхода главного контура в любой конечной точке, если она расположена в разных точках лекала в разводке.
Функция
«Проверить разводку» позволяет проверить количество контуров, участков и точек лекала по размерам и вывести на экран список ошибок.
Функции корректировки контуров:
Функция
«Показать (убрать) имена контуров» вызывает номер каждого контура лекала.
Функция
«Объединить контуры» объединяет в разводку все контура, полностью введённые в выделенную на экране область
Функция
«Объединить контуры по одному» объединяет в разводку все контура, указанные на экране отдельно в каждом размере
Функции корректировки участков:
Функция
«Показать (убрать) имена участков» вызывает номер каждого участка лекала и в скобках - индекс по порядку от начальной точки (в качестве дополнительной информации)
Функция
«Объединить участки в разводку» объединяет в разводку все участки лекала, любая часть которых попала в выделенную на экране область
Функция
«Объединить участки в разводку по одному» объединяет в разводку все участки лекала, указанные на экране отдельно в каждом размере.
Функции корректировки точек:
Функция
«Показать (убрать) имена точек» вызывает на экран номер каждой точки лекала.
Функция
«Задать имя точки» объединяет в разводку все точки лекала, попавшие в выделенную на экране область.
Функция
«Задать имена конечных точек» объединяет в разводку обе конечные точки указанного участка лекала.
¶ Использование основных функций программы
В ходе работы можно пользоваться основными функциями программы для вызова разводки
, совмещения разводки в точке
(для удобства задания области одноимённых элементов), отката
для операций внутри окна «Контроля разводки», и т.д.
Функции, не имеющие смысла в этом режиме, будут заблокированы и в экранном меню, и в закладках горизонтального меню. Активны только функции, позволяющие исправить разводку: удалить контур, участок, точку; вставить точку; сместить точку в точку, и т.п.
¶ Режимы работы с разводкой
В общем рабочем окне переключатель режимов работы с разводкойне позволяет выполнять в одном размере операции, изменяющие структуру и состав лекала – удалять или вставлять точки, участки, и т.д.. Это ограничение служит защитой от создания некорректных разводок самим конструктором в ходе работы.
В отличие от общего режима, в окне «Контроля разводки» такая возможность необходима для корректировки ошибок. Поэтому здесь этот переключатель позволяет работать отдельно с каждым размером разводки, при включёнии режима «работа с одним размером»:
¶ Представление лекал в окне «Контроля разводки»
Контура и участки лекала на экране расцвечиваются определенным образом для визуального контроля разводки. На главном контуре выделена круговой обводкой начальная точка обхода контура. Участки лекала выделяются разными цветами и можно видеть, совпадает ли количество участков одного цвета в разных размерах, и где происходит сбой, если количество участков разное.

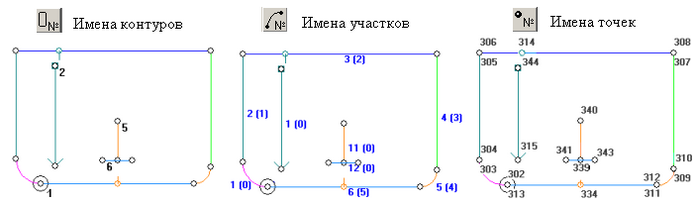

Каждый контур, участок и точка имеют персональный номер, имя в системе. Эти номера не всегда следуют друг за другом точно по порядку, ведь они в ходе работы могли удаляться либо создаваться, получая новые персональные номера. В корректной разводке все функции выполняются сразу во всех размерах разводки, на одноимённых элементах.
- При выборе функции «Показать (убрать) имена контуров»
, рядом с каждым контуром
лекала на экран выходят их номера. Номер главного контура выведен рядом с конечной точкой.
- При выборе функции «Показать (убрать) имена участков»
рядом с каждым участком

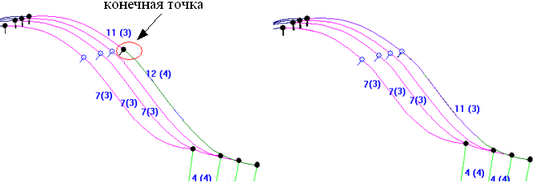

выходит его имя. Как дополнительная информация, в скобках прописан индекс – номер участка по порядку обхода контура, от начальной точки.
- При выборе функции «Показать (убрать) имена точек»
рядом с каждой точкой выходит её

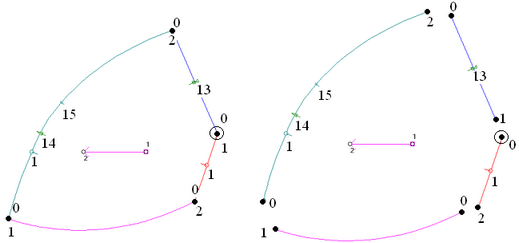

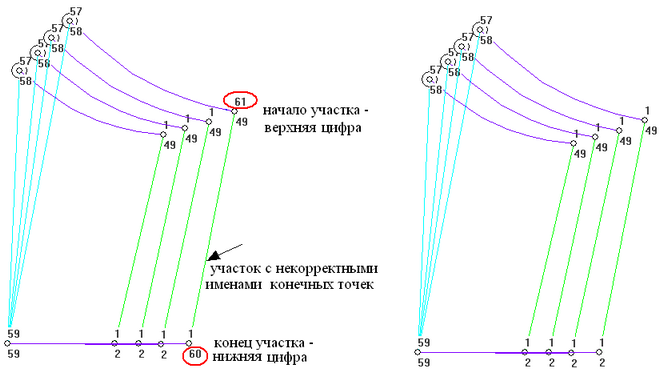

номер. Для конечных точек участка в замкнутом контуре выходит сразу 2 цифры. Верхняя цифра показывает номер точки начала следующего участка, а нижняя – конца предыдущего участка.
Эти 2 цифры в одной точке могут и совпадать. Ошибкой будет только ситуация, когда обе конечные точки одного участка имеют одинаковый номер.
- Повторное выполнение данных операций
удаляет с экрана информацию об именах элементов.

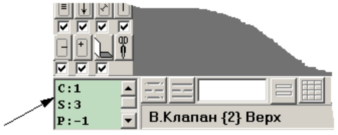

- При указании на экране любого элемента лекала в окошке «Алгебры швов» будут выведены: C – номер указанного контура; S – номер указанного участка; P – номер указанной точки. При указании участка, а не точки, величина Р будет равна «-1»
- Для проверки будет выведен главный контур лекала (Готовый вид, либо Рабочий Срез), а
также внутренний, визирный контур, долевая, и т.д. Не будут выведены контур «Подпись», «Тень» и производный контур, то есть контур Срез и Готовый вид (не главный).
¶ Работа в окне «Контроля разводки»
¶ Проверка лекала в окне «Контроля разводки» (вызов списка ошибок разводки)
Для корректировки разводки нужно запросить информацию об ошибках. Для этого необходимо:
- Выбрать функцию «Вызвать на экран «Проблемные» лекала»
дополнительного меню. При этом на экран выходят все лекала рабочей модели, содержащие ошибку в разводке.
Можно данную функцию не использовать, и выполнять проверку ранее вызванных на экран лекал.
- Выбрать функцию «Проверить разводку»
дополнительного меню. При этом курсор программы принимает вид
.
Такая же функция вынесена в кнопочное меню нижней панели рабочего окна в общем режиме, поэтому для проверки разводки не требуется сразу запускать режим «Контроль разводки», а только в случае выхода сообщений об ошибке.
- Указать проверяемое лекало и щелкнуть левой клавишей мышки.
- Если курсор принимает вид
, данное лекало содержит корректную разводку и не нуждается в корректировке. (Возможно, это лекало уже исправлено, либо ранее вызвано на экран в общем режиме).

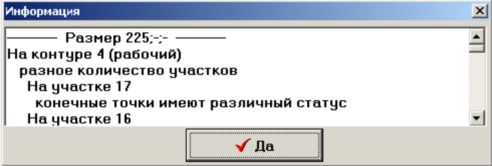

- Если на экран выходит окно со списком ошибок разводки, необходимо начать исправление разводки с помощью функций корректировки разводки, как будет описано далее.
Проверка разводки выполняется относительно базового размера модели, и в этом сообщении отсутствующими, либо лишними будут считаться элементы именно относительно базового размера.
Данная функция разводку не исправляет, а только выдаёт сообщение о несоответствии числа элементов лекала в разных размерах.
ДОПОЛНИТЕЛЬНЫЙ РЕЖИМ: Можно вывести сообщение об ошибках в режиме «WordPad» (формат .txt), для вывода списка на печать, расширения рамки окна, и т.д. Для этого необходимо:
- Выполнить функцию «Проверить разводку»
, предварительно нажав и удерживая клавишу клавиатуры <CTRL>.
- На нижней панели задач появится кнопка

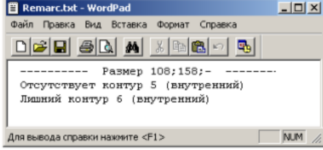

. При щелчке в неё на экран выходит окно «WordPad»
¶ Корректировка разводки
После вывода сообщений об ошибке, необходимо исправить разводку в соответствии с данным списком. Цель корректировки разводки – сделать одинаковым количество контуров, участков и точек по всей разводке, используя различные функции программы и команды дополнительного меню окна «Контроля разводки».
Общий порядок корректировки:
1.Вызов полной разводки лекал.
2.Проверка положения начальной точки
3.Корректировка разводки контуров лекала.
4.Корректировка разводки участков лекала.
5.Корректировка разводки точек лекала.
6.Окончательный контроль разводки.
В общем случае, необходимо сначала исправить ошибки в контурах, затем в участках этих контуров, затем в точках этих участков. Если в сообщении об ошибке сказано только о точках, нет смысла предварительно проверять контура и участки.
¶ Вывод разводки лекала
Для работы в окне «Контроля разводки» необходимо обязательно вызвать полную разводку лекала, а не часть размеров. Для этого необходимо:
- Выбрать кнопку «Вывести размеры»
экранного кнопочного меню, либо выполнить пункты текстового меню «Окно/ Экранные операции с лекалом/ Вывести размеры»

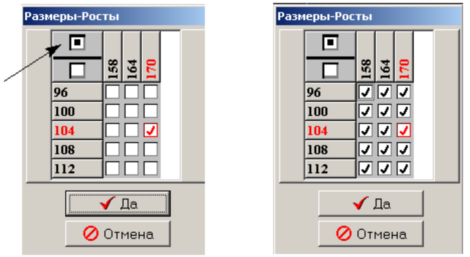

- На экран выходит окно размеров, где необходимо выделить все ячейки размеров, нажав кнопку
этого окна:
- Нажать кнопку «Да» для подтверждения действий.
- Для удаления разводки с экрана необходимо повторно выполнить эту функцию, и сразу нажать клавишу «Да». На экране останется только базовый размер, поскольку он по умолчанию выбран в окне размеров.
ДОПОЛНИТЕЛЬНЫЙ РЕЖИМ:
Выполнить вызов полной разводки без вывода запроса размеров можно, выполняя функцию «Вывести размеры»
, удерживая клавишу клавиатуры <CTRL> перед тем, как указать лекало.
Второй щелчок удаляет разводку, оставив на экране только базовый размер.
¶ Проверка положения начальной точки

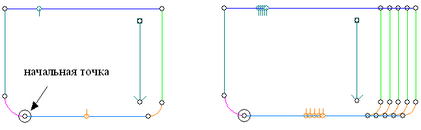

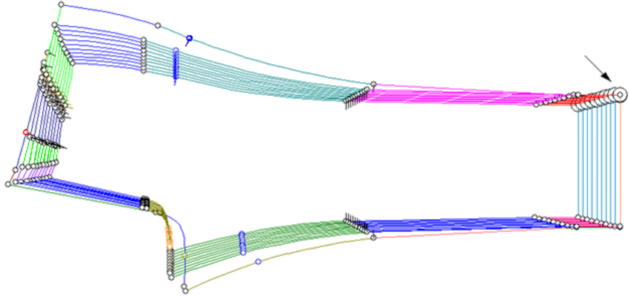

Прежде всего, необходимо выполнить зрительную проверку положения начальной точки разводки на главном контуре лекала. Она должна находится в одной и той же точке по всем размерам. В случае ошибки необходимо заново определить положение начальной точки. Для этого необходимо:
- Выбрать функцию «Задать начальную точку»
правого вертикального меню. При этом курсор программы принимает вид
.

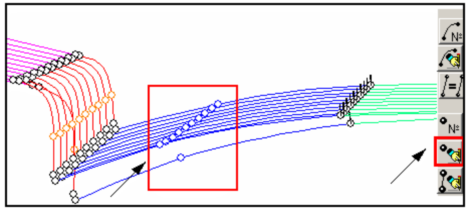

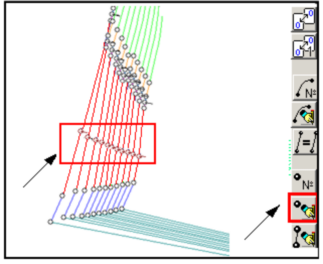

- Выделить область экрана, которая объединит одноименные конечные точки разных размеров разводки, удерживая левую клавишу мыши и перемещая курсор по экрану. При этом выделяемый элемент очерчивается прямоугольной границей.
- Отпустить клавишу мыши. При этом символ начальной точки (круговая обводка) будет смещён в указанную точку лекала по всем размерам, попавшим в область выделения.
ОСОБЕННОСТИ:
oПри выделении области на экране, необходимо чтобы разводка лекала была вызвана полностью, и в выделенную область попала точка во всех размерах. Иначе в размерах, не вызванных на экран, функция выполнена не будет.
oЕсли расположение лекал в разводки не позволяет охватить областью точку во всех размерах, необходимо временно (на экране) пересортировать размеры разводки в другой точке, используя функцию экранного кнопочного меню «Совместить разводку в точке»
.
Это лишь временное изменение положения лекал, и при повторном вызове разводки лекала сохранять своё первоначальное положение.
oЕсли лекало полностью корректно по числу и имёнам участков и точек, то при переходе в общий режим программы начальная точка разводки автоматически выставляется по разводке относительно базового размера, даже если находилась в разных точках лекала в окне «Контроля разводки».
oПри изменении положения начальной точки имена участков не меняются, а меняется именно номера участков по порядку – цифра в скобочках.
¶ Корректировка разводки контуров лекала

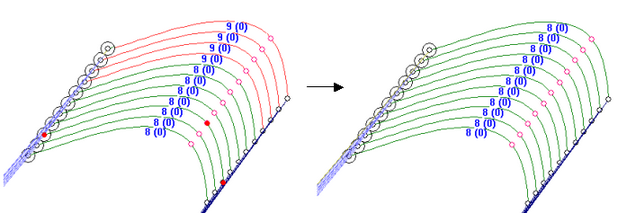

Необходимость объединить контур в разводке возникает, когда контур в отдельных размерах
воспринимается как несколько разных контуров или, наоборот, объединяется с другими контурами.
Если выходит сообщение об ошибке в разводке контуров лекала, необходимо:
1) Вызвать номера контуров лекала с помощью функции «Показать (убрать) имена контуров»
правого вертикального меню. При этом рядом с любым контуром выходит его имя.
2) Объединить в разводку однотипные контура, которые в разных размерах разводки имеют различные имена по отношению к базовому размеру. Для этого необходимо:
- Выбрать функцию «Объединить контуры»
правого вертикального меню. При этом курсор принимает вид
.

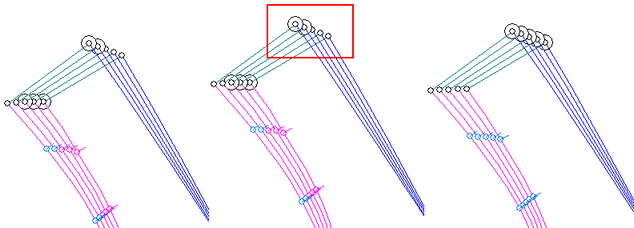

- Выделить область экрана, в которую данный контур попадёт ПОЛНОСТЬЮ, удерживая
левую клавишу мыши и перемещая курсор по экрану. При этом выделяемый элемент очерчивается прямоугольной границей.
Для более удобного расположения контуров в разводке для выделения области на экране, можно временно пересортировать размеры разводки в другой точке, используя функцию экранного кнопочного меню «Совместить разводку в точке»
.
- Отпустить клавишу мыши. При этом будет выполнено объединение однотипных контуров
разных размеров в разводку (контур имеет одно имя, и окрашен одним цветом по всей разводке).
3) Если при задании области на экране один контур полностью попадает в область другого, можно указывать контура для объединения поразмерно. Для этого необходимо:
- Выбрать функцию «Объединить контуры по одному»
правого вертикального меню. При этом курсор программы принимает вид
- Поочерёдно указывать перекрестием курсора нужный контур во всех размерах разводки без исключения, выполняя щелчки левой клавишей мышей.

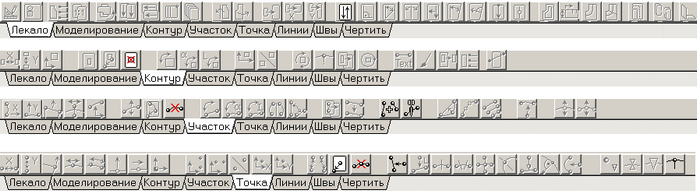

4) Для корректировки разводки контуров можно использовать функции закладок горизонтального меню программы, доступные в режиме «Контроля разводки».
Функция закладки КОНТУР «Удалить контур»
и закладки УЧАСТОК «Удалить участок»
позволяют удалить некорректный или лишний контур или участок любого контура.
Переключатель режимов работы с разводкой
позволяет выполнить эти действия либо с одним, либо с частью размеров, либо со всеми размерами разводки.
¶ Корректировка разводки участков лекала
Если выходит сообщение об ошибке числа участков, необходимо:

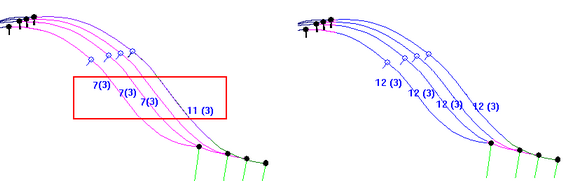

1) Вызвать номера участков с помощью функции «Показать (убрать) имена участков»
правого вертикального меню. При этом рядом с каждым участком выходит его имя, и в скобках прописан индекс – номер участка по порядку обхода контура, от начальной точки.
2) Согласно информации об ошибке, необходимо объединить в разводку участки разных размеров, не совпадающие по имени с соответствующим участком базового размера. Для этого необходимо:
- Выбрать функцию «Объединить участки в разводку»
правого вертикального меню. При этом курсор принимает вид
.

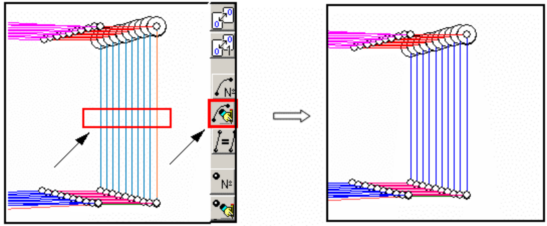

- Выделить область экрана, в которую попадёт хотя-бы часть участка во всех размерах, удерживая левую клавишу мыши и перемещая курсор по экрану. При этом выделяемый элемент очерчивается прямоугольной границей.
ДОПОЛНИТЕЛЬНЫЙ РЕЖИМ: Выполняя эту функцию, удерживая клавишу клавиатуры <CTRL>, помимо объединения в разводку участков будет выполнено ещё объединение в разводку его конечных точек (если они были некорректны).
Для более удобного расположения участков в разводке для выделения области на экране, можно временно пересортировать размеры разводки в другой точке, используя функцию экранного кнопочного меню «Совместить разводку в точке»
.

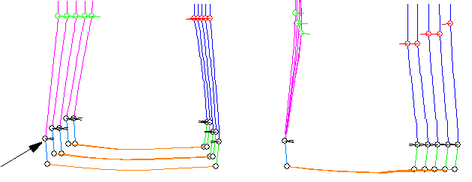

3) Если расположение лекал в разводке затрудняет объединение в область только нужных участков, можно указывать участки для объединения поразмерно. Для этого необходимо:
- Выбрать функцию «Объединить участки в разводку по одному»
. При этом курсор программы принимает вид
.
- Поочерёдно указывать перекрестием курсора нужный участок во всех размерах разводки без исключения, выполняя щелчки левой клавишей мышей.
ДОПОЛНИТЕЛЬНЫЙ РЕЖИМ: Выполняя эту функцию, удерживая клавишу клавиатуры <CTRL>, помимо объединения в разводку участков будет выполнено ещё объединение в разводку его конечных точек (если они были некорректны).
4) Для корректировки разводки участков можно использовать функции закладок горизонтального меню программы, доступные в режиме «Контроля разводки».
Функции закладки УЧАСТОК «Удалить участок», «Объединить участки», «Разделить участки» (
,
,
) позволяют удалить, соединить или разделить участки для изменения числа участков в соответствии с базовым размером.
Переключатель режимов работы с разводкой
позволяет выполнить эти действия либо с одним, либо с частью размеров, либо со всеми размерами разводки.

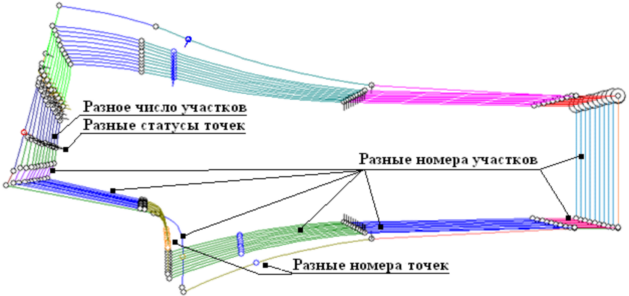

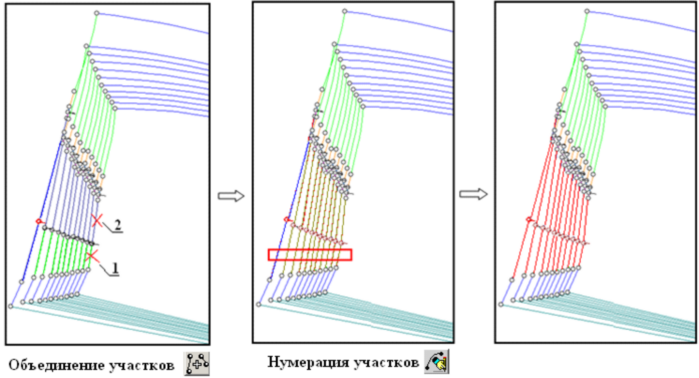

ПРИМЕР КОРРЕКТИРОВКИ ЧИСЛА УЧАСТКОВ:
Если в разводке есть размеры с разным количеством участков, необходимо:
- Изменить число участков путем разрезания (склеивания) некоторых точек, разделяя или
объединяя участки и меняя их число в соответствии с базовым размером. Программа производит подобные действия сразу по всей разводке лекала, поэтому необходимо отключить работу с разводкой, включив режим работы с одним размером:
Теперь каждый размер разводки воспринимается как отдельное лекало.
- Используя функции закладки УЧАСТОК «Удалить участок», «Объединить участки»,
«Разделить участки» (
,
,
), необходимо объединять и разделять участки так, чтобы их число было во всех размерах одинаковым.
ОСОБЕННОСТЬ: Функция «Разделить (объединить) участок»

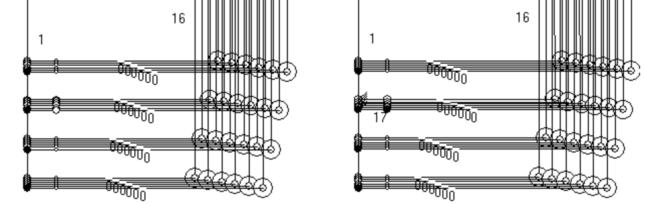

в общем режиме при первом щелчке «разрезает» точку, а при втором – «склеивает». Но в окне «Контроля разводки» выполняется только разрезание контрольной промежуточной точки, а для «склеивания» необходимо использовать функцию «Объединить участки»
- После этого необходимо обязательно привести номера участков к одному имени, с помощью
функций правого вертикального меню – «Объединить участки в разводку» или «Объединить участки в разводку по одному» (
и
).
- В случае удаления некорректного (лишнего) участка функцией «Удалить участок»
образовавшийся разрыв контура можно исправить, «дотянув» конечные точки двух соседних участков, с помощью функции закладки ТОЧКА «Сместить точку в точку»
.
В конце работы обязательно нужно вернуться в режим работы со всей разводкой
.
¶ Корректировка разводки точек лекала
Если выходит сообщение об ошибке числа точек, необходимо:
1) Вызвать номера точек с помощью функции «Показать (убрать) имена точек»
правого вертикального меню. При этом рядом с каждой точкой лекала выходит её имя, а для конечных точек участка в замкнутом контуре выходит сразу 2 цифры. Верхняя цифра показывает номер точки начала последующего участка, а нижняя – номер точки конца предыдущего участка.
2) Согласно информации об ошибке, необходимо объединить в разводку точки разных размеров, не совпадающие по имени с соответствующей точкой базового размера. Для этого необходимо:

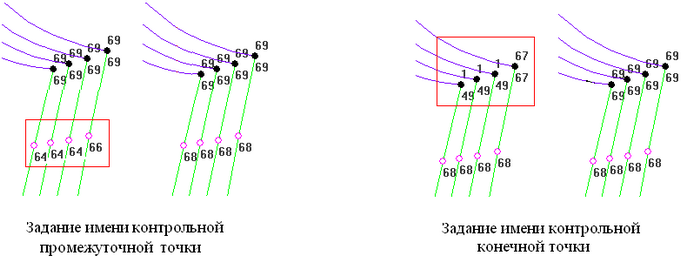

- Выбрать функцию «Задать имя точки»
правого вертикального меню. При этом курсор принимает вид
.

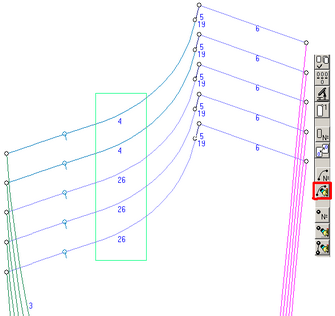

- Выделить область экрана, в которую попадёт точка ВО ВСЕХ РАЗМЕРАХ, удерживая левую клавишу мыши и перемещая курсор по экрану. При этом выделяемый элемент очерчивается прямоугольной границей.
- Отпустить клавишу мыши. При этом все точки, попавшие в выделенную область экрана, приобретают одинаковое имя и статус базовой точки (точка или надсечка).
ОСОБЕННОСТИ:
oПри выделении области на экране, разводка лекала должна быть вызвана полностью, чтобы в
выделенную область попала точка во всех размерах. Иначе в размерах, не вызванных на экран, функция выполнена не будет.
oПри задании имени конечной точки назначается одно и тоже имя для конца предыдущего и
начала следующего участка (верхняя и нижняя цифра). Это нормально, ведь имена принадлежат двум разным участкам.
oПри задании имени точки автоматически корректируется и статус точки (точка или надсечка) в соответствии с базовым размером.
oЕсли расположение лекал в разводке не позволяет охватить областью точку во всех размерах,
можно пересортировать размеры разводки в другой точке, используя функцию экранного меню «Совместить разводку в точке»
.
3) Для корректировки имён обеих конечных точек участка по всей разводке, необходимо:
- Выбрать функцию «Задать имена конечных точек»
правого вертикального меню. При этом курсор принимает вид
.
- Указать участок и щёлкнуть левой клавишей мышки. При этом обе конечные точки данного участка будут иметь одинаковое начальное и одинаковое конечное имя во всех размерах. Кроме того, точки приобретают статус базовой точки (точка или надсечка).
ДОПОЛНИТЕЛЬНЫЙ РЕЖИМ: Выполняя эту функцию, удерживая клавишу клавиатуры <CTRL>, будет выполнено объединение конечных точек в разводку сразу по всем участкам данного лекала.
4) Для корректировки разводки точек можно использовать функции закладок горизонтального меню программы, доступные в режиме «Контроля разводки».
- Функции закладки ТОЧКА «Сместить точку в точку»
, «Удалить точку»
, «Вставить
точку произвольно»
, «Нанести (убрать) надсечку»
позволяют удалить, добавить, переместить или изменить тип точек для приведения их к одному виду.
Переключатель режимов работы с разводкой
позволяет выполнить эти действия либо с одним, либо с частью размеров, либо со всеми размерами разводки.
ОСОБЕННОСТЬ: Функция «Удалить точку»
в общем режиме позволяет удалять и конечные, и промежуточные точки. Но в окне «Контроля разводки» можно удалить только промежуточные точки. Для удаления конечных точек необходимо предварительно объединить два участка, «склеив» конечную точку с помощью функции закладки УЧАСТОК «Объединить участки»
¶ Окончательный контроль разводки
Операцию «Проверить разводку»
необходимо выполнять периодически по ходу корректировки, пока курсор не примет вид «Улыбки»
. Это значит, что лекало содержит корректную разводку.
¶ Окончание работы в окне «Контроля разводки»
Внутри окна «Контроля разводки» сохранения в базу нет, даже в режиме автоматического сохранения при удалении лекал с экрана. Поэтому, после корректировки разводки, выполняется переход в общий режим программы и сохранение корректного лекала в базу.
Для этого необходимо:
- Нажать клавишу клавиатуры F6, как и при запуске данного режима, либо клавишу F5, или выбрать пункты текстового меню «Окно/ Режимы работы/ Нормальный (F5)».
- Программа переходит в общий режим работы. При этом, как и в момент запуска режима “Контроля разводки”, будут заблокированы клавиши “Откатов”
, и потеряна возможность отмены последних действий, выполненных внутри окна “Контроля разводки”.
- Выбрать функцию “Сохранить содержимое экрана в базе”
экранного кнопочного меню, либо выполнить пункты текстового меню “Окно/ Сохранить содержимое экрана в базе”
ВНИМАНИЕ:
Если закрыть программу с лекалами на экране не в общем режиме, а в окне «Контроля разводки», изменения внесённые в лекала В ЭТОМ ОКНЕ не сохранятся.
¶ Особенности работы в окне «Контроля разводки»
- На экран должна быть вызвана полная разводка лекала, для которой выполняются команды
правого меню по корректировке имён элементов (точек, участков, контуров) заданием области элементов. Иначе – независимо от включённого режима работы с разводкой – только те размеры, которые выделены областью, и будут нумероваться.
- После работы в окне «Контроля разводки» не будет выполнено автоматическое перестроение
Шва, ведь здесь проводится работа с некорректной разводкой. После её исправления нужно заново задать параметры швов или вручную выполнить перестроение швов по сохранённым параметрам.
- При входе в окно «Контроля разводки» с экрана исчезают все группы линий, ведь фактически
они – участки повторных экземпляров лекал.
- В окне «Контроля разводки» выводиться для проверки Главный контур - Готовый вид или
Рабочий. Контур Среза или Шва (при главном - Рабочем) не выводятся, так как проверять их корректность нет смысла.
В ситуации, когда на производном контуре разное число точек – сообщения об ошибке разводки не будет, и функции модификаций закладки ШВЫ будут выполняться только на существующих элементах с одним номером.
- При корректировке разводки, независимо от режима работы с разводкой
работа
ведётся с одноимёнными элементами (с их уникальными номерами). То есть, при удалении точки №5, которой в части размеров нет – в этих размерам просто не будет действия. При наличии контрольной промежуточной точки только в одном росте, и «Разрезке» этой точки между участком 1 и 16, появляется участок №17 – и тоже, только в одном росте.
- При обращении к окну «Работы с базой», в режиме «Контроля разводки», лекала в окне «Внешнего вида» будут иметь такой же особый вид.
- Совмещённые или повёрнутые экранным поворотом лекала в окне «Контроля разводки» возвращаются в исходное состояние.
- Не работают кнопки Видимости/ чувствительности Точек и Параметров швов, а также
контуров Среза, Готового вида (производного), Подписи, Тени – так как эти контура не выводятся в этом режиме. Для контура «Текст» будет выходить только подчёркивающая линия.
- Команды «ТОЧКА/ Удалить точку»
и «УЧАСТОК/ Разделить участок»
не будут
работать с Конечными точками, ведь при этом необходимо одновременно определяться с именами участков, так как из двух участков образуется один. Поэтому, необходимо будет предварительно выполнить функцию «УЧАСТОК/ Объединить участки»
.
- Функции «Задать имена точек», и «Задать имена конечных точек»
правого
вертикального меню параллельно с выставлением общего имени точек, ещё и выравнивают статус точки (точка или надсечка) по базовому размеру.
- Работа с экранными осями
: В окне «Контроля разводки» установить ось точно в точку нельзя, не будет привязки к точкам как в общем режиме
- Экранное совмещение разводки в точку
для задания области имён точек, участков и
контуров: при выполнении этих функций именно с совмещённой областью, совмещение разводки отменяется, так как изменилось имя точки, участка, контура, по которым выполнено совмещение.
- Рядом с именем участка в скобках записывается его индекс - номер по порядку от начальной
точки (по часовой стрелке). Специально этот параметр не редактируется. При выходе из окна «Контроля разводки», на лекале с корректной разводкой, но с разным положением начальной точки автоматически выставляется начальная точка по базовому размеру, и не будет сообщения об ошибке разводки.
Такая же автоматическая корректировка выполняется и для номеров участков. Если в целом разводка корректна - номера точек, контуров, число и индексы участков, то выполняется автоматическая корректировка по базовому размеру номеров участков:
- Вызвать разводку
и, в режиме работы с 1 размером
, переместить лекало
из разводки.
На экране создаются экземпляры лекал отдельных размеров одного лекала. Это удобно использовать для объединений контуров, участков и лекал поразмерно, когда они располагаются в разводке один на другом, неудачно для выполнения функций объединения.
Если повторно вызвать полную разводку лекала, смещённые размеры вновь появятся в составе разводки, поэтому смещённые экземпляры лекал можно убрать с экрана.
- Тип линий в окне контроля разводки (например, пунктир) соответствует типу линии контура Срез в запрещённом режиме.
- При необходимости объединить в разводку именно главный контур, будет отрабатывать только функция «Объединить контуры по одному»
, а не задание области.
¶ Пример корректировки разводки лекала
На примере исправления лекала задней половинки брюк можно рассмотреть последовательность действий в окне «Контроля разводки»:
1) Вызывать на экран лекало задней половинки брюк (
- «Предмет/ Работа с базой»).
2) Запустить режим Контроля разводки, нажав на клавиатуре клавишу F6.
При этом участки лекала окрашиваются разными цветами, и с правой стороны экрана выходит дополнительная вертикальная панель команд.
3) Выбрать на правой панели команду
- «Проверить разводку», и указать лекало.
На экран выходит сообщение об ошибках в разводке лекала. В данном случае, в размерах разводки лекала находится разное количество участков, разный статус точек, разная нумерация участков.
4) Вызывать на экран разводку лекала (команда
в меню экранных функций).
5) Просмотрев лекало от начальной точки (белая обводка вокруг точки), можно увидеть ошибку
разводки: участки окрашены по размерам в разные цвета (т.е. у них не единая нумерация в разводке).
6) Исправить нумерацию участков, выбрав команду правой панели
- «Объединить участки в разводку». Эту функцию лучше выполнять, удерживая клавишу клавиатуры <CTRL>. В этом случае будут присвоены единые по разводке номера сразу и участкам, и конечным точкам этих участков.
Иначе, нужно будет специально корректировать номера конечных точек (
- «Задать имя точки»).
Исправление номеров участков нужно вносить, начиная с начальной точки, двигаясь по участкам по часовой стрелке. Для этого необходимо:

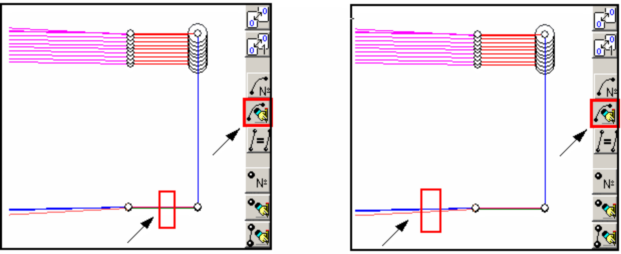

- Нажать клавишу <CTRL> и, не отпуская её, выбрать кнопку правой панели
.
- Областью захвата указать один участок (небольшую его часть) во всех размерах.
При этом нужно следить, чтобы в указанную область не попал другой участок.
Для удобства задания области захвата, можно совмещать разводку в другой точке (кнопка
экранного меню)
- Последовательно нужно обойти все участки, окрашенные по размерам в разные цвета.
При этом участки окрашиваются одним цветом, и будут нумерованы одинаково во всех размерах.
Рекомендация: Нумерация точек по разводке не во всех участках одинаковая, поэтому совмещать разводку лучше в той точке, где уже откорректированы номера участков и точек.
- Аналогично исправить нумерацию всех участков до верхнего среза брюк.
7) Объединить нумерацию промежуточных точек на исправленных участках, выбрав команду
-
«Задать имя точки», и областью захвата обвести на экране точку во всех размерах. При этом нужно следить, чтобы в указанную область не попала другая точка
8) На участке верхнего среза брюк обнаружено разное количество участков: в одном из размеров точка-надсечка является не Конечной, а Промежуточной.
Для корректировки разводки нужно объединить эти два участка, выбрав команду
- «Участок/ Объёдинить участки» в горизонтальном меню программы, и указать два участка для объединения.
9) Исправить нумерацию объединённых участков (кнопка правой панели
- «Объединить участки в разводку»), приведя её к единому номеру по всем размерам.
10) Объединить нумерацию Промежуточной точки на исправленном участке, выбрав команду
-
«Задать имя точки», и областью захвата обвести на экране точку во всех размерах.
11) В конце исправлений нужно ещё раз проверить разводку, выбрав команду правой панели
-
«Проверить разводку». Если выходит знак
, значит данное лекало имеет корректную разводку.
12) Выйти из режима «Контроля разводки», нажав клавишу клавиатуры F5.
