¶ Настройки программы
В программе есть возможность изменить цветовые и некоторые другие настройки работы. Это позволяет организовать работу так, чтобы было максимально удобно работать. В настройках обслуживающей программы «Утилиты» можно установить запрос пользователя программы. Тогда при запуске программы запрашивается фамилия конструктора – то есть, Пользователя (Утилиты/ Глобальные настройки/ Общие).
Тогда при запуске программы «Конструктор» запрашивается имя конструктора – то есть, Пользователя, и каждый может для себя настроить удобные режимы работы в программе.
Для вызова настроек нужно выбрать пункт текстового меню «Настройка/ Параметры программы». При этом на экран выходит окно настроек.
Окно настроек состоит из нескольких закладок:
Цветовая гамма – цветовые настройки (цвет лекал, контуров, оси координат и т. д.)
Плоттер – настройки вывода лекал на печать
Общие – общие настройки программы
Алгебра швов – настройки работы в таблице «Алгебры швов» и «Калькулятора»
Горячие клавиши – задание на клавиши клавиатуры наиболее часто используемых команд.
Для сохранения настроек при следующем запуске программы «Конструктор», нужно обязательно перед выходом из окна настроек нажать кнопку СОХРАНИТЬ. Для временного изменения параметров необходимо нажать кнопку ДА.
Кнопки нижней панели окна настроек:
- сохранение всех настроек данного Пользователя в электронном виде. По указанному конструктором пути создаётся файл User. ini
- считывание настроек, ранее сохраненных в файле.

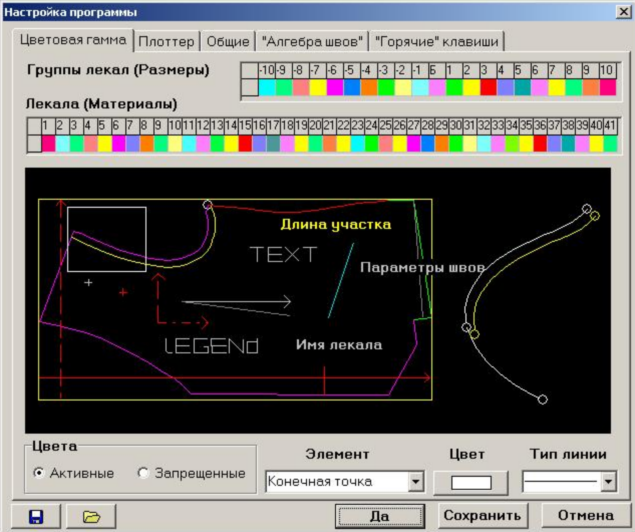

¶ Цветовая гамма
Закладка Цветовая гаммапозволяет отредактировать цветовые решения программы. При щелчке курсора на изображение того элемента, цвет которого нужно поменять, в нижней части окна настроек выходит название данного элемента и его настройка:
Можно просто открыть список в этом окне элементов, щёлкнув в стрелку справа от списка, и выбрав нужный элемент в выпадающем списке. Щелкнув курсором в окошке Цвет, можно изменить цвет любого элемента списка, выбрав нужный цвет в стандартной цветовой палитре. Можно также поменять тип линии, выбрав нужный тип в специальном окошке:
- настройка цвета лекал (или материалов) по порядку их вызова на экран.
- настройка цвета экранных групп линий (или размеров - при цветовом решении каждый размер другого цвета).
- настройки цвета активных и запрещённых к изменению лекал.
Для сохранения настроек при следующем запуске программы «Конструктор», нужно обязательно перед выходом из окна настроек нажать кнопку СОХРАНИТЬ. Для временного изменения параметров необходимо нажать кнопку ДА.
¶ Плоттер
- переключатели типа вывода лекал на плоттер или принтер.
- масштаб вывода лекал на печать принтера
- создание HPGL-файла для передачи и распечатки его на другом предприятии (без использования программы управления плоттером)
- учитывать типы контуров (чертить или резать). Переключатель имеет смысл только при работе на режущем плоттере. В режиме Чертить и резать рисующиеся контура (долевая, подпись) будут прорисовываться, а режущиеся (срез) – прорезаться.
- настройка устанавливается по инструкции к плоттеру
- масштабирование и зеркальное отображение лекал при прорисовке. Настройка используется в зависимости от типа плоттера.
- смещение лекал при прорисовке от края бумаги.
- отключение прорисовки контуров Рабочий срез и Тень
- размер контура Текст при прорисовке лекал.
- задание размера листа для прорисовки.
OПараметры прорисовки, используемые только в программе «Дизайн»: Размер точки, Параметры надписи и Параметры грубого кроя.
Для сохранения настроек при следующем запуске программы «Конструктор», нужно обязательно перед выходом из окна настроек нажать кнопку СОХРАНИТЬ. Для временного изменения параметров необходимо нажать кнопку ДА.
¶ Общие
- точность вывода линейных значений при измерении. Округление до десятых, сотых, тысячных.
- единицы измерения в программе.

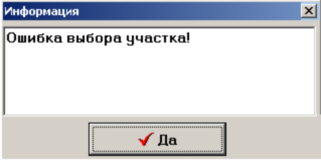

- Режимы вывода рабочих сообщений на экран
Режим «Экран»: Сообщения в ходе выполнения функций сразу выводятся на экран
Режим «Кнопка»: Сообщения будут выведены на экран только при выборе кнопки
экранного кнопочного меню. Кнопка становится активной именно в момент появления сообщения:
- В зависимости от состояния этого переключателя настройка позволяет работать либо со звуковым сопровождением во время выполнения команд, либо без него. Отключение звукового сигнала при выходе сообщений и запросов выполняется в общих настройках Windows.
- направление долевой при сборке нового лекала функцией
«Собрать лекало» закладки МОДЕЛИРОВАНИЕ.
- размер точек на экране.
- время отображения на экране всплывающих подсказок для функций кнопочного меню программы.
- установка нужной пары языков ввода для автоматического переключения в ячейках цифровых и текстовых величин.
Например, в ячейках функций программы, где требуется ввод текста – русский язык, в ячейках ввода цифр – английский. Если основным языком ввода на машине установлен английский, как дополнительный можно выбрать любой установленный на машине язык из выпадающего списка в настройке (украинский, русский)
Для отмены такого переключения необходимо включить настройку в положение - Нет. Например, в англоязычной версии программы такой переключатель не имеет смысла.
- время автосохранения лекал на экране (от 1 мин и выше). Если время равно 0 – автосохранение отключено.
Автосохранение лекал выполняется одновременно для всех моделей, вызванных в несколько рабочих окон.
Во время выполнения различных функций автосохранение не работает. Если время автосохранения подошло, оно будет выполнено после окончания текущей функции (после отключения курсора)
В момент автосохранения Экранный откат
блокируется, а для выполнения Пошагового отката
, нужно отключить удаления отката в закладке КОНСТРУКТОР:
ВНИМАНИЕ! Возможна ситуация, что прямо перед удалением лекала с экрана БЕЗ СОХРАНЕНИЯ
уже сработало автосохранение. Например, на экран вызывается ВАСК-копия лекала для просмотра, проверки. И вместо того, чтобы удалить её БЕЗ СОХРАНЕНИЯ мы рискуем автоматически её сохранить, заменив ею основное лекало!
- при выполнении функций, у которых выходит окно ввода или выбора (диалог), расположение этого диалога.
- показывать или нет направление линии и точек (положительное направление). При указании элемента лекала стрелочками показывается положительное направление элемента. Это даёт возможность, при работе с НЕЗМКНУТЫМИ контурами сразу определять знак ввода величин при выполнении различных функций.
- синхронизация работы текстового и кнопочного меню. При выборе
функции в текстовом меню автоматически будет выбрана закладка и функция кнопочного меню.
- параметры масштабирования экрана. Включение настройки
ограничения определяет величину максимального масштаба изображения на экране (до 10:1).
Если ограничение масштаба отключено, видны такие погрешности при выполнении функций, величины которых фактически равны нулю и корректировки не требуют
При вводе масштаба 1:1 будет получено изображение в натуральную величину (но с учётом настроек экранных параметров монитора)
- режим расцветки активной в данный момент закладки.
Порядок цветов соответствует настройке для Групп лекал в закладке ЦВЕТОВАЯ ГАММА
Для сохранения настроек при следующем запуске программы «Конструктор», нужно обязательно перед выходом из окна настроек нажать кнопку СОХРАНИТЬ. Для временного изменения параметров необходимо нажать кнопку ДА.
¶ Общие
- - точность вывода линейных значений при измерении. Округление до десятых, сотых, тысячных.
- - единицы измерения в программе.
- - Режимы вывода рабочих сообщений на экран
Режим «Экран»: Сообщения в ходе выполнения функций сразу выводятся на экран
Режим «Кнопка»: Сообщения будут выведены на экран только при выборе кнопки экранного кнопочного меню. Кнопка становится активной именно в момент появления сообщения:
- - В зависимости от состояния этого переключателя настройка позволяет работать либо со звуковым сопровождением во время выполнения команд, либо без него. Отключение звукового сигнала при выходе сообщений и запросов выполняется в общих настройках Windows.
- - направление долевой при сборке нового лекала функцией «Собрать лекало» закладки МОДЕЛИРОВАНИЕ.
- - размер точек на экране.
- - время отображения на экране всплывающих подсказок для функций кнопочного меню программы.
- - установка нужной пары языков ввода для автоматического переключения в ячейках цифровых и текстовых величин.
Например, в ячейках функций программы, где требуется ввод текста – русский язык, в ячейках ввода цифр – английский. Если основным языком ввода на машине установлен английский, как дополнительный можно выбрать любой установленный на машине язык из выпадающего списка в настройке (украинский, русский)
Для отмены такого переключения необходимо включить настройку в положение - Нет. Например, в англоязычной версии программы такой переключатель не имеет смысла.
- - время автосохранения лекал на экране (от 1 мин и выше). Если время равно 0 – автосохранение отключено.
Автосохранение лекал выполняется одновременно для всех моделей, вызванных в несколько рабочих окон.
Во время выполнения различных функций автосохранение не работает. Если время автосохранения подошло, оно будет выполнено после окончания текущей функции (после отключения курсора)
В момент автосохранения Экранный откат блокируется, а для выполнения Пошагового отката , нужно отключить удаления отката в закладке КОНСТРУКТОР:
ВНИМАНИЕ! Возможна ситуация, что прямо перед удалением лекала с экрана БЕЗ СОХРАНЕНИЯ уже сработало автосохранение. Например, на экран вызывается ВАСК-копия лекала для просмотра, проверки. И вместо того, чтобы удалить её БЕЗ СОХРАНЕНИЯ мы рискуем автоматически её сохранить, заменив ею основное лекало!
- - при выполнении функций, у которых выходит окно ввода или выбора (диалог), расположение этого диалога.
- - показывать или нет направление линии и точек (положительное направление). При указании элемента лекала стрелочками показывается положительное направление элемента. Это даёт возможность, при работе с НЕЗМКНУТЫМИ контурами сразу определять знак ввода величин при выполнении различных функций.
- - синхронизация работы текстового и кнопочного меню. При выборе
функции в текстовом меню автоматически будет выбрана закладка и функция кнопочного меню.
- - параметры масштабирования экрана. Включение настройки
ограничения определяет величину максимального масштаба изображения на экране (до 10:1).
Если ограничение масштаба отключено, видны такие погрешности при выполнении функций, величины которых фактически равны нулю и корректировки не требуют
При вводе масштаба 1:1 будет получено изображение в натуральную величину (но с учётом настроек экранных параметров монитора)
- - режим расцветки активной в данный момент закладки.
Порядок цветов соответствует настройке для Групп лекал в закладке ЦВЕТОВАЯ ГАММА
Для сохранения настроек при следующем запуске программы «Конструктор», нужно обязательно перед выходом из окна настроек нажать кнопку СОХРАНИТЬ. Для временного изменения параметров необходимо нажать кнопку ДА.
¶ Конструктор
- фамилия пользователя, под которой была запущена программа. При отключённом запросе пользователя вместо фамилии будет записано слово «DEFAULT».
- цветовые настройки лекал. Контур – каждый контур имеет свой цвет, единый для всех лекал; Лекало – каждое лекало имеет свой цвет главного контура (производный контур – такой же, остальные контура – в зависимости от настройки «Все контуры одним цветом»); Материалы – лекала разных материалов окрашены разным цветом; Размеры – каждый размер лекала имеет свой цвет.
- для цветовой гаммы Лекала, Материалы, Размеры возможность настройки цвета контуров. ДА – все контура будут одного цвета, НЕТ – каждый контур сохранит свою цветовую настройку.
- при включенной настройке в спецификации лекал будет печататься графа с кодом лекала. (Вместо кода здесь можно вносить какие-то пометки).
- вариант работы функции отмены последних действий «Откат». Если опция включена – при сохранении лекала в базу (кнопка
) возможности возврата действия не будет. Если выключена – возможность возврата остаётся, начальным считается состояние лекала на момент его вызова на экран.
- настройка автоматического замыкания разомкнутого главного контура в момент его сохранения в базу.
- настройка сохранения лекал в базу при удалении их с экрана. При включённой опции лекала будут сохраняться при удалении с экрана, при выключенной – не будут сохраняться.
- Вывод на экран дополнительной панели с наиболее часто используемыми функциями из разных закладок кнопочного меню программы (кроме экранных функций). Она появится с правой стороны рабочего окна программы.
Чтобы вынести на дополнительную панель нужную функцию, необходимо удерживать левую клавишу мыши на кнопке этой функции, переместить курсор на панель и отпустить клавишу мыши. Для удаления кнопки вызвать правой клавишей мыши дополнительное всплывающее меню и выбрать пункт Удалить, пункт Переместить – для перемещения кнопки.
Чтобы сохранить настроенный комплект кнопок, достаточно открыть окно «Настроек параметров», и сохранить его, нажав кнопку СОХРАНИТЬ.
- настройка сохранения зарисовок плоттера в списке сохранённых экранов для вызова этих зарисовок в рабочее окно (кнопка
экранного меню).
- при создании новых лекал возможность сразу задавать им характеристики в окне «Параметров лекала»(имя, материал и т.д.).
- при включенной настройке все действия выполняемые с лекалами и создание новых лекал запоминаются, что даёт возможность перестроения лекал.
- вариант работы с окном «Работа с базой». При включённой опции после вызова лекал на экран окно закрывается, при выключенной – окно остаётся открытым и для выхода нужно нажать кнопку ОТМЕНА.
- учёт коэффициента усадки при прорисовке лекал из программы «Конструктор».
Коэффициенты усадки в окне «Параметров лекала» вводятся для программы «Раскладчик». Но если нужно вывести лекала с усадкой и при вычерчивании конструкторских лекал, нужно включить данную настройку. На экране «Конструктора» лекала будут всегда в исходном виде, без усадки.
- вариант просмотра внешнего вида лекал в окне «Работы с базой»: разводка или один размер лекала.
- блокировка кнопки «Видимости Среза» в блоке видимости контуров. При работе со Срезом как главным контуром, на лекале фактически есть 2 контура среза: главный контур - Рабочий срез, и зависимый от него - Срез (выходит на печать в раскладках). Эти контура совпадают всегда, кроме создания модификаций на Срезе в закладке ШВЫ. Но и эти модификации можно создавать прямо на Рабочем срезе (это позволит избежать ограничений, связанных с работой на производном контуре). Данная настройка позволяет убрать с экрана видимость Среза, и выполнять все модификации закладки ШВЫ на контуре Рабочего среза.
При работе с главным контуром – Готовым видом настройка должна быть включен.
- вывод запроса при удалении лекал с экрана кнопкой
.
- вариант работы с контуром «Тень». При включенной опции тень сохраняется и после удаления лекал с экрана. Удалить «Тень» можно с помощью функции «Контур/ Удалить». При выключенной опции контур «Тень» существует до момента удаления лекал с экрана.
- настройка выбора соответствия материалов при экспорте из старой версии программы (пункты текстового меню «Предмет/ Конвертировать из базы 3х»).
- Настройка автоматического удаления некорректных построений на контуре Срез. Она служит для очистки лекала от построений (модификаций) закладки ШВЫ, которые были разрушены из-за изменения структуры лекала. Например, при моделировании, «разрезке» участка на два меняются их имена, поэтому теряются (часто вместе с эмблемами) и построения на этих удалённых из системы участков.
- настройка позволяет в Таблице приращения вводить величины отдельно по размерам, и отдельно по ростам, а также выполнять другие операции как в стандартных размерно-ростовых шкалах.
- автоматическое перестроение и удаление уравненных построений закладки ШВЫ (
) в соответствии с базовым лекалом
- настройка касается возможности корректировки разводки лекал. В режиме Все лекала есть возможность вносить изменения в каждый размер разводки. После такой корректировки возможны изменения в заданных величинах приращения (и это нормально). В режиме Базовые элементы – вносить изменения можно только в базовые размеро-роста, а остальные автоматически пересчитываются и перестраиваются по базовым элементам. Величины приращения при этом не меняются, и корректировка величин возможна лишь путём изменения приращения.
- Вид сортировки списка моделей, установленный по умолчанию при выборе моделей в окне «Работы с базой»
- вариант работы функции вывода разводки
. Режим «Экран» – вывод разводки для всех лекал на экране, «Лекало» – вывод разводки для одного лекала.
Для вызова полной разводки лекал, необходимо выполнять вызов разводки
, удерживая клавишу клавиатуры <CTRL>, а иначе будет выходить таблица для задания размеров разводки.
- варианты создания ВАСК-копии лекала.
Автоматическая ВАСК-копия – вызов лекала в состоянии предыдущего сохранения в базу.
Ручная ВАСК-копия – вызов лекала в состоянии, специально сохранённом конструктором.
- настройка работы блока видимости и чувствительности линий.
Режим «Лекало» позволяет отключать видимость/чувствительность для отдельных лекал с помощью переключателя работы с одним или всеми лекалами
.
В режиме «Экран» работа блока проводиться только со всеми лекалами экрана, но при этом выполняется подсветка кнопок с отключённой видимостью
- настройка выбора главного контура для функции
«Собрать лекало» закладки МОДЕЛИРОВАНИЕ и в ходе процесса оцифровки лекал.
- функция «Шаг назад»
кнопочного меню программы будет отрабатывать по-разному, в зависимости от данной настройки – либо выполнять отмену только изменений, модификаций лекала, либо – экранных операций тоже (совмещения, поворотов, перемещений).
Чтобы установленные настройки сохранились и при следующем запуске программы «Конструктор», нужно обязательно перед выходом из окна настроек нажать кнопку СОХРАНИТЬ. Если вам нужно временно, что-то изменить необходимо, нажать ДА.

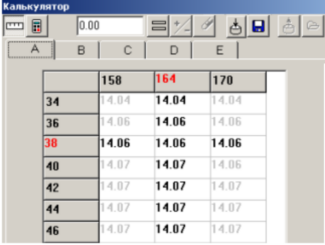

¶ Алгебра швов
- форма вывода результатов по разводке. Только результат – выводится итог вычисления, Сумма полож.величин – выводится величина измерянная со знаком
и итог, Сумма отриц. величин – выводится величина измерянная со знаком
и итог.
- вариант расчёта коэффициента посадки.
- вариант вычисления разности в закладке Е при выводе результатов измерения.
Чтобы установленные настройки сохранились и при следующем запуске программы «Конструктор», нужно обязательно перед выходом из окна настроек нажать кнопку СОХРАНИТЬ. Если вам нужно временно, что-то изменить необходимо, нажать ДА.

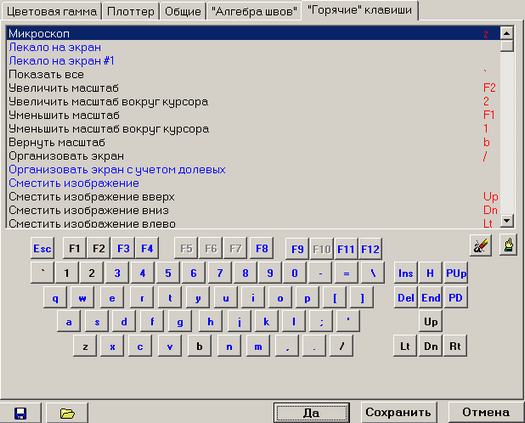

¶ Горячие клавиши
Для удобства некоторые функции масштабирования, организации лекал и т.п. кроме кнопочного и текстового меню представлены так называемыми «Горячими» клавишами. Для выполнения команд нужно нажать определённую кнопку клавиатуры. Можно для каждого пользователя настроить свою комбинацию клавиш. В окне настроек представлен список команд, в правой части списка соответствующая команде клавиша клавиатуры. Чтобы присвоить клавише команду необходимо выбрать из списка эту команду и указать клавишу на клавиатуре.
Клавиши F5,F6,F7,F10 всегда остаются заблокированы, так как используются при дополнительных режимах программы.
- очищается список назначенного соответствия на клавиатуре.
- считывается стандартно назначенные горячие клавиши.
- сохранение всех настроек пользователя в электронном виде.
- считывание настроек сохраненных ранее.
Чтобы установленные настройки сохранились и при следующем запуске программы «Конструктор», нужно обязательно перед выходом из окна настроек нажать кнопку СОХРАНИТЬ. Если вам нужно временно, что-то изменить необходимо, нажать ДА.
